Service til Ultima-TIG
Oversigt over reservedele
| Pos. | Varenummer | Beskrivelse |
|---|---|---|
| 1 | 75522500 | Dræn-/påfyldningsstuds |
| 2 | 40320410 | Skrue Torx kærv PH M4x10 |
| 3 | 44490901 | Ramme Sort W95/1-92 |
| 4 | 44490700 | Skueglas W/95-1 |
| 5 | 44520009 | Tætningsring til skueglas |
| 6 | 44520024 | Bolt til stick-out M10 |
| 7 | 44520028 | Fjeder f.stick-out ø8×42 |
| 8 | 40040670 | Bolt Rustfri M6x70 |
| 9 | 62189220 | Gradskala UT-03 |
| 10 | 75520001 | Vinkelindstiller |
| 11 | 44520007 | Tætningsbånd rustfri |
| 12 | 44520008 | Gradskalabøsning |
| 13 | 44520004 | Spændskrue m.anslag |
| 14 | 40310404 | Stopskrue M4x6 |
| 15 | 44470124 | Membrantylle Ø25mm |
| 16 | 44520027 | Oliesmurt bronzeleje udvendig |
| 17 | 44470312 | O-ring Ø12×2,5 mm |
| 18 | 44520022 | Afstandsskrue |
| 19 | 41530530 | Spændeskive UT Ø5×30 mm |
| 20 | 44520017 | Bøsning til skive |
| 21 | 44496525 | Bolt 5x25mm Links rustf. |
| 22 | 44490512 | Diamantskive UT |
| 23 | 44520018 | Tætningsring til bøsning (sæt) |
| 24 | 44520010 | Tætningsring til bagplade |
| 25 | 75520023 | Elektrodeholder Ultima-TIG |
| 26 | 44529001 | Bordkonsol UT-CUT |
| 27 | 40110406 | Maskinskrue M4x6 |
| 28 | 44470124 | Membrantylle Ø25mm |
| 29 | 44470029 | Gummigennemføring ø9 mm (Ø6 x Ø9) |
| 30 | 40040610 | Bolt Rustfri M6x10 |
| 31 | 41711106 | Stjerneskive ø6 |
| 32 | 41110605 | Stålmøtrik M6 DIN 934-8 FZB |
| 33 | 44529002 | Afstivningsplade UT+CUT |
| 34 | 75494500 | Støvopsamler inkl. væske (UT + W95/1-45) |
| 35 | 75491200 | Flaske slibevæske 250 ml W95/1-12 |
Vedligeholdelse
Daglig kontrol
Der skal foretages en visuel inspektion for skader, utætheder, væskeniveau og forureningsgrad af slibevæsken og slibekonsollen.
Sørg for fri bevægelighed af vinkeljusteringen.

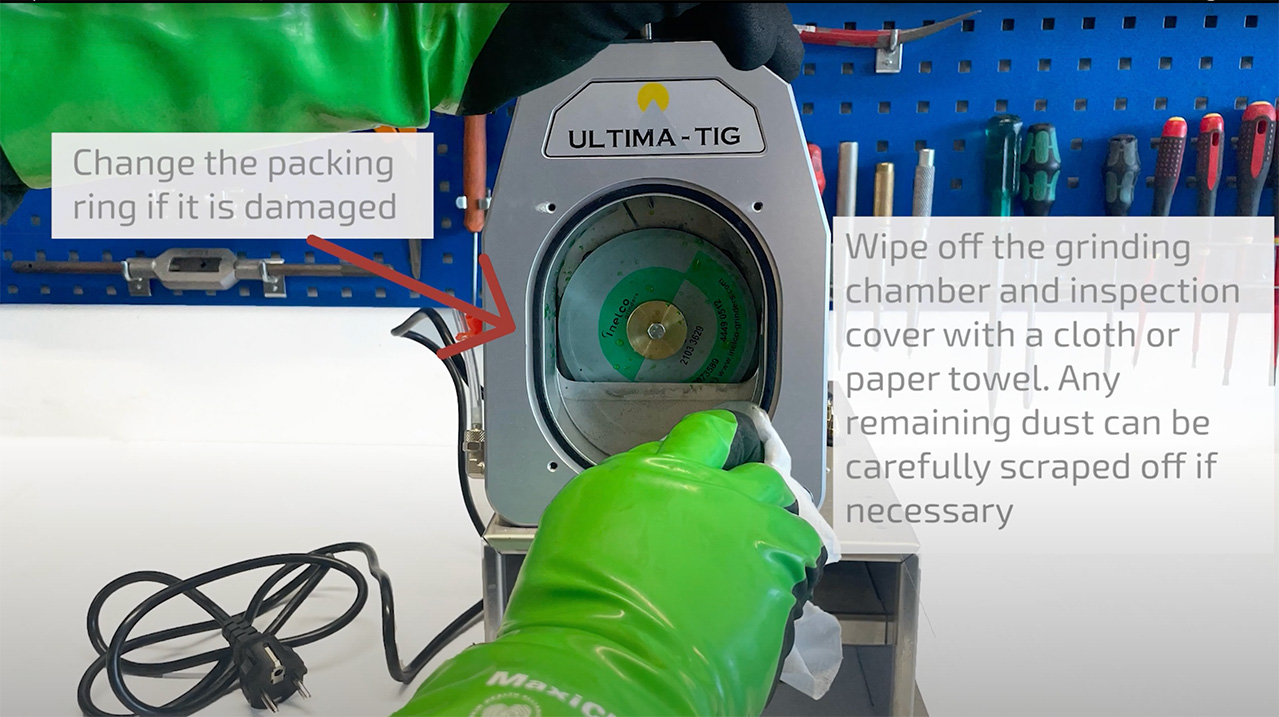

Månedlig kontrol/
Efter 1000 slibninger
Rengør indersiden af slibekammeret, når LED-lampen lyser gult eller mindst én gang månedligt. Følg trinene, beskrevet i manualen eller se videoen.
Kvartårlig kontrol/
Efter 5000 slibninger
Afmontér slibekonsollen og rengør den samt indersiden af slibekammeret, når LED-lampen blinker gult eller mindst en gang hver tredje måned. Følg trinene, beskrevet i manualen eller se videoen.
Videoer
Her ser du de forskellige servicevideoer for vores Ultima-TIG serie. Fortæl os, hvis du ønsker at se andre servicevideoer.
