Maintenance de l’Ultima-TIG®
Aperçu des pièces de rechange
| Pos. | No. de commande | Description |
|---|---|---|
| 1 | 75522500 | Vidange/goulot de remplissage |
| 2 | 40320410 | Vis de serrage p. verre inspection |
| 3 | 44490901 | Cadre en verre |
| 4 | 44490700 | Verre/fenêtre d’inspection |
| 5 | 44520009 | Joint d’étanchéité pour fenêtre/verre d’inspection |
| 6 | 44520024 | Bouton pour sortie d’électrode |
| 7 | 44520028 | Ressort pour sortie d’électrode |
| 8 | 40040670 | Screw M6x70 |
| 9 | 62189220 | Echelle graduée |
| 10 | 75520001 | Unité de réglage d’angle d’affûtage |
| 11 | 44520007 | Ruban métallique |
| 12 | 44520008 | Manchon pour échelle graduée |
| 13 | 44520004 | Vis de serrage avec taquet |
| 14 | 40310404 | Vis de blocage M4x6 |
| 15 | 44470124 | Membrane caoutchouc |
| 16 | 44520027 | Pallier extèrieur en bronze |
| 17 | 44470312 | Joint torique Ø12×2,5 mm |
| 18 | 44520022 | Vis de serrage |
| 19 | 41530530 | Disque en U |
| 20 | 44520017 | Manchon pour disque |
| 21 | 44496525 | Vis M5 filetage gauche |
| 22 | 44490512 | Disque abrasif Ultima-TIG® |
| 23 | 44520018 | Anneau d’étanchéité pour manchon |
| 24 | 44520010 | Joint d’étanchéité pour plaque arrière |
| 25 | 75520023 | Porte èlectrode Ultima-TIG® |
| 26 | 44529001 | Plan de travail UT-CUT |
| 27 | 40110406 | Vis M4x6 |
| 28 | 44470124 | Membrane caoutchouc |
| 29 | 44470029 | Bague en caoutchouc Ø9 mm |
| 30 | 40310610 | Vis sans tête M6x10 |
| 31 | 41711106 | Rondelle de blocage Ø6 |
| 32 | 41110605 | Ècrou M6 |
| 33 | 44529002 | Planche UT+CUT |
| 34 | 75494500 | Réceptacle de poussière av. liq. affûtage (UT+W95/1-45) |
| 35 | 75491200 | Liquide d’affûtage 250 ml |
Maintenance prévue
Inspection journalière
Inspection visuelle des dommages, fuites, niveau de liquide, degré de contamination du liquide d’affûtage et de la console d’affûtage.
Assurez-vous du libre mouvement du réglage de l'angle.
Inspection mensuelle/
service 1000 affûtages

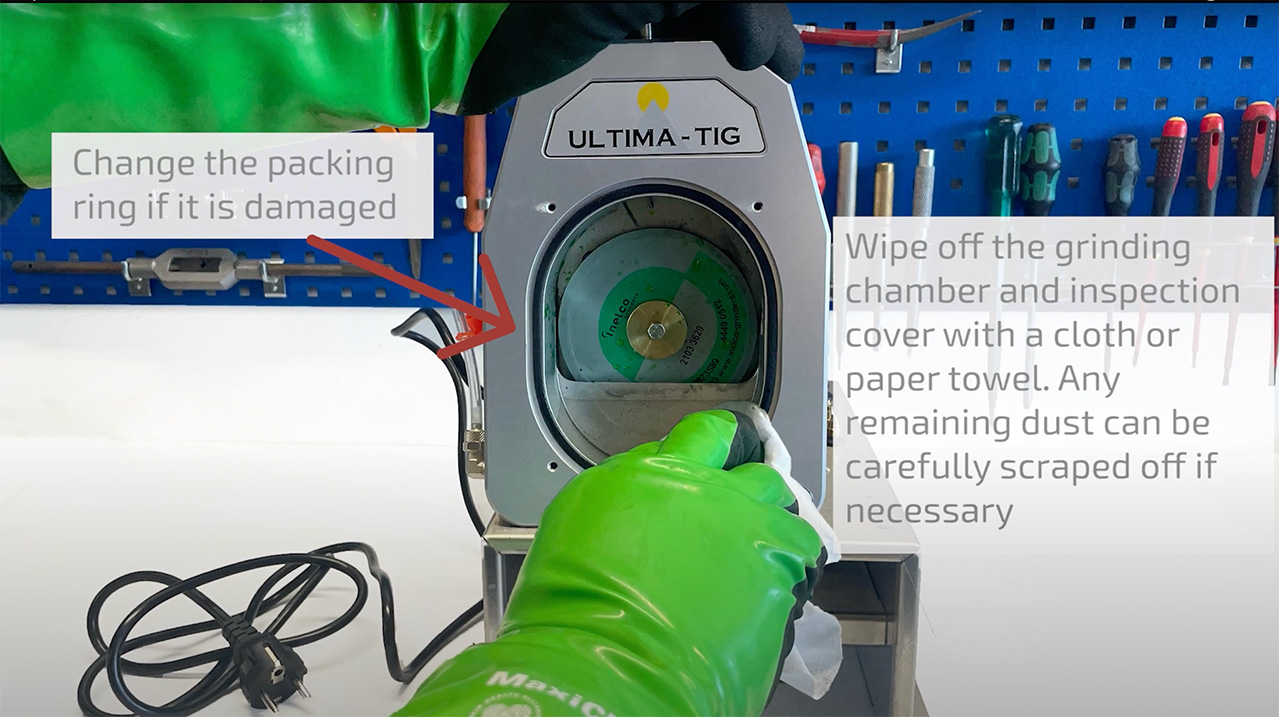

Clean the inside of the grinding chamber when the LED lights yellow or at least once every month following the steps described in the manual or see the video .
Inspection trimestrielle/
service 5000 affûtages
Démontez et nettoyez toute la console d’affûtage ainsi que l’intérieur de la chambre d’affûtage au moins une fois tous les trois mois en suivant les étapes décrites dans le manuel. Ces opérations doivent également être réalisées, lorsque la LED clignote en jaune.
Vidéos
Veuillez regarder les différentes vidéos pour Ultima-TIG®. Faites-nous savoir, si vous souhaitez consulter d’autres vidéos de maintenance.
